Волоконно-оптические кабели
ОКСТЦ-10-01-0,22-48 (2,7), ОКСТЦН-10-01-0,22-48 (2,7)

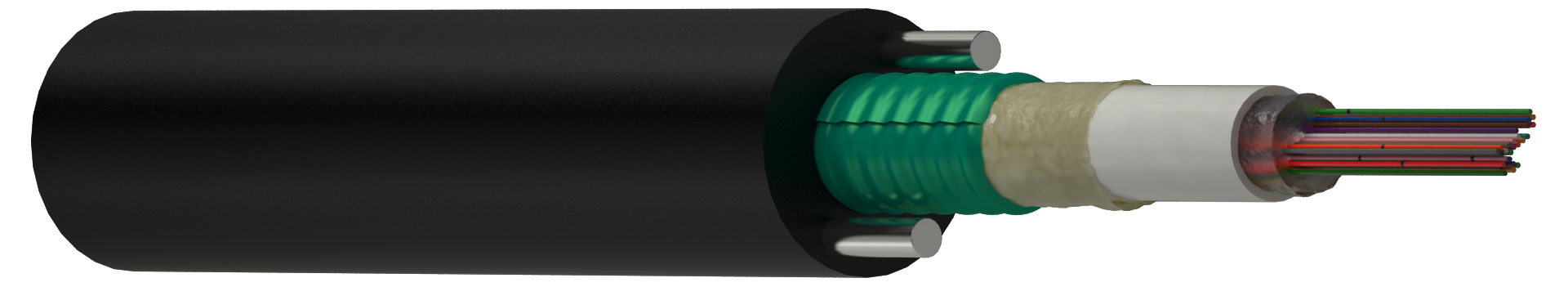

1
Оптическое волокно
2
Гидрофобный гель
3
Центральная трубка
4
Гидрофобный заполнитель
5
Стальная гофрированная лента
6
Стальная проволока/стеклопластиковый пруток
7
Защитная полиэтиленовая оболочка
1.
Оптическое волокно
2.
Гидрофобный гель
3.
Центральная трубка
4.
Гидрофобный заполнитель
5.
Стальная гофрированная лента
6.
Стальная проволока/стеклопластиковый пруток
7.
Защитная полиэтиленовая оболочка
Кабель оптический городской: ОК – оптический кабель; СТ – броня из стальной ленты; Ц – одномодульный; 10 – диаметр модового поля; 01 – центральная трубка из полибутилентерефталата; 0,22 – коэффициент затухания в дБ/км на длине волны 1550 нм; 48 – количество волокон; 2,7 – допустимое растягивающее усилие в кН.
Кабели в негорючем исполнении, оболочка из материала, не распространяющего горение при одиночной прокладке. Возможны варианты оболочки при групповой прокладке: - нг (А) - HF - нг (А) - LS - нг (А) - FR
Назначение
Для прокладки в кабельной канализации, трубах, блоках, коллекторах, тоннелях, на мостах и в шахтах.
Технические характеристики
| Наружный диаметр кабеля, мм |
8,6 – 10,7 |
| Номинальный вес, кг/км |
71 – 105 |
| Кабель устойчив к растягивающим усилиям, кН |
1 – 2,7 |
| Кабель устойчив к раздавливающим усилиям, Н/см, не менее |
400 |
| Коэффициент затухания, на длине волны 1550 нм, дб/км |
0,22 |
| Количество волокон в модуле |
до 48 |
| Электрическое сопротивление наружной оболочки (броня – земля), МОм/км, не менее |
2000 |
Условия эксплуатации и монтаж
Документы
ТУ BY 191000681.003-2015
