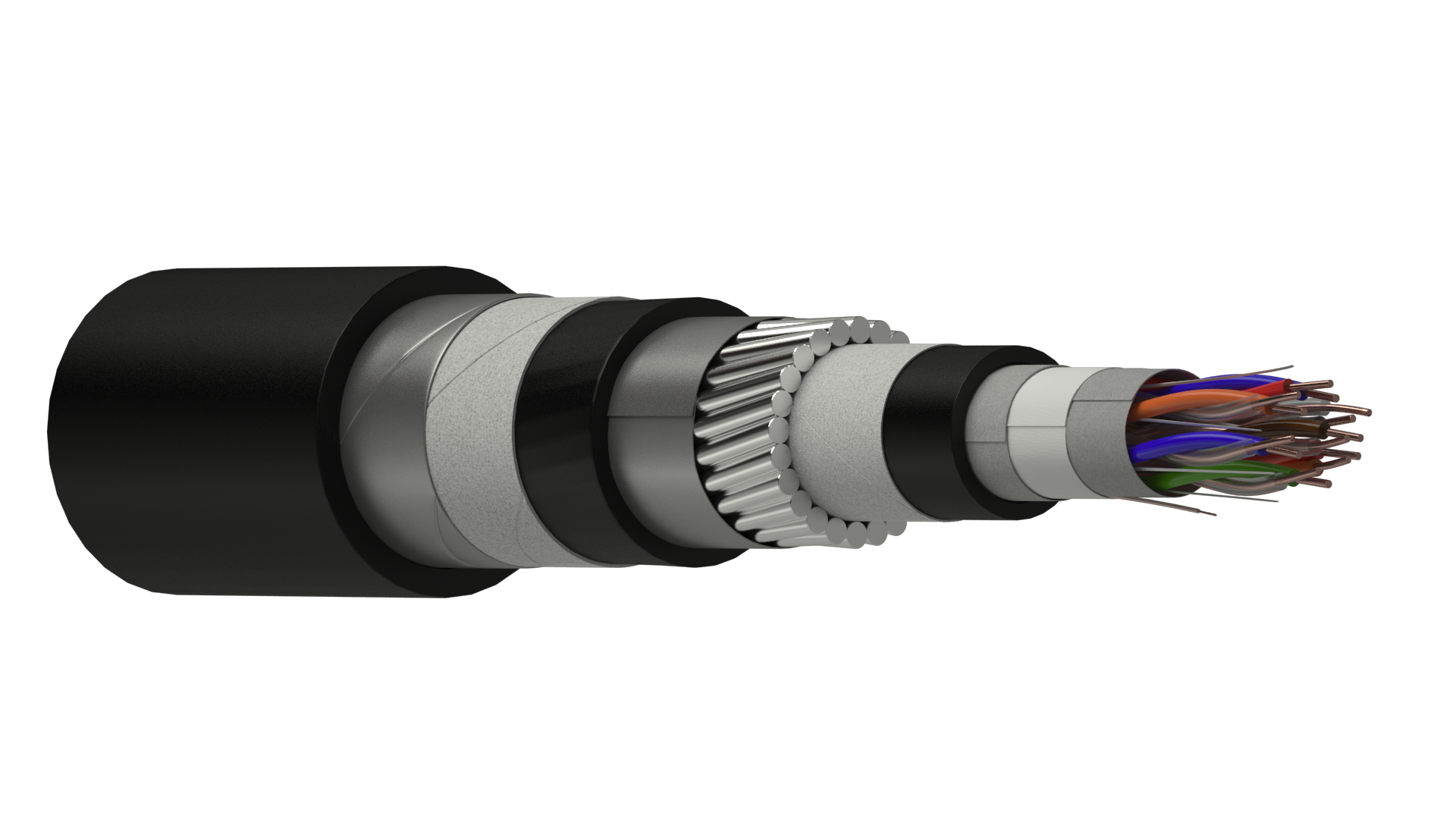

Кабели для сигнализации и блокировки
СБВБЭаПс, СБВБЭаВнг(А)-LS, СБВБЭаПнг(А)-HF, СБВБЭаПсБбШп, СБВБЭаВБбШвнг(А)-LS, СБВБЭаПБбПнг(А)-HF, СБВБЭауПсБбШп, СБВБЭауВБбШвнг(А)-LS, СБВБЭауПБбПнг(А)-HF, СБВБЭмПс, СБВБЭмВнг(А)-LS, СБВБЭмПнг(А)-HF, СБВБЭмПсБбШп, СБВБЭмВБбШвнг(А)-LS, СБВБЭмПБбПнг(А)-HF, СБВБЭмуПсБбШп, СБВБЭмуВБбШвнг(А)-LS, СБВБЭмуПБбПнг(А)-HF
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с алюминиевым экраном, состоящим из повива алюминиевых проволок и алюминиевой ленты, в оболочке из светостабилизированного полиэтилена.
То же, в оболочке из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке из полимерной композиции, не содержащей галогенов.
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с алюминиевым экраном, состоящим из повива алюминиевых проволок и алюминиевой ленты, в оболочке из светостабилизированного полиэтилена, с броней из двух стальных лент, в защитном шланге из светостабилизированного полиэтилена.
То же, в оболочке и в защитном шланге из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке и в защитном шланге из полимерной композиции, не содержащей галогенов.
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с усиленным алюминиевым экраном, состоящим из повива алюминиевых проволок и алюминиевой ленты, в оболочке из светостабилизированного полиэтилена, с броней из двух стальных лент, в защитном шланге из светостабилизированного полиэтилена.
То же, в оболочке и в защитном шланге из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке и в защитном шланге из полимерной композиции, не содержащей галогенов.
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с медным экраном, состоящим из повива медных проволок и медной ленты, в оболочке из светостабилизированного полиэтилена.
То же, в оболочке из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке из полимерной композиции, не содержащей галогенов.
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с медным экраном, состоящим из повива медных проволок и медной ленты, в оболочке из светостабилизированного полиэтилена, с броней из двух стальных лент, в защитном шланге из светостабилизированного полиэтилена.
То же, в оболочке и в защитном шланге из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке и в защитном шланге из полимерной композиции, не содержащей галогенов.
Кабель для сигнализации и блокировки с медными жилами, с изоляцией из ПЭ, с ВБ материалами, с усиленным медным экраном, состоящим из повива медных проволок и медной ленты, в оболочке из светостабилизированного полиэтилена, с броней из двух стальных лент, в защитном шланге из светостабилизированного полиэтилена.
То же, в оболочке и в защитном шланге из ПВХ пластиката пониженной пожароопасности.
То же, в оболочке и в защитном шланге из полимерной композиции, не содержащей галогенов.
Назначение
Кабели предназначены для устройств ЖАТ, электрических установок сигнализации и блокировки общепромышленного применения, пожарной сигнализации и автоматики на номинальное напряжение до 380 В включительно переменного тока частотой 50 Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20000 Гц
Технические характеристики
|
Параметры |
Частота тока, кГц |
Норма |
| Электрическое сопротивление цепи постоянному току, пересчитанное на 1000 м длины и температуру 20 оС, Ом не более:
— для жил диаметром 0,9 мм — для жил диаметром 1,0 мм — для жил сечением 1,0 мм2 |
постоянный ток |
28,8 23,3 19,9 |
|
Электрическое сопротивление изоляции токопроводящих жил, МОм на 1000 м длины, не менее |
5000 |
|
|
Рабочая емкость пар на 1000 м длины, нФ, не более |
0,8 |
70 |
| Испытательное напряжение в течение 1 мин, В:
— между жилами — между жилами и экраном |
0,05 |
2500 3000 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, % не более
— для жил диаметром 0,9 мм — для жил диаметром 1,0 мм — для жил сечением 1,0 мм2 |
постоянный ток |
0,8
0,5 0,5 |
Условия эксплуатации и монтаж
— 12 максимальных наружных диаметров – для бронированных кабелей;
— 10 максимальных наружных диаметров – для небронированных кабелей.
Климатические условия, при которых допускается эксплуатация кабелей, должны быть следующие:
— кабели с наружной оболочкой и защитным шлангом из светостабилизированного ПЭ предназначены для эксплуатации при температуре окружающей среды от минус 60 оС до плюс 60 оС;
— кабели с наружной оболочкой и защитным шлангом из ПВХ пластиката пониженной пожароопасности и полимерной композиции, не содержащей галогенов — от минус 40 оС до плюс 50 оС;
— отн осительная влажность воздуха до 98% при температуре до 35 оС;
В период прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на оболочку кабелей веществ, вредно воздействующих на его изоляцию, оболочку или шланг, не допускается.
Документы
ТУ 16.К71-484-2016
Кабели изготавливаются по лицензии ОАО «ВНИИКП»
