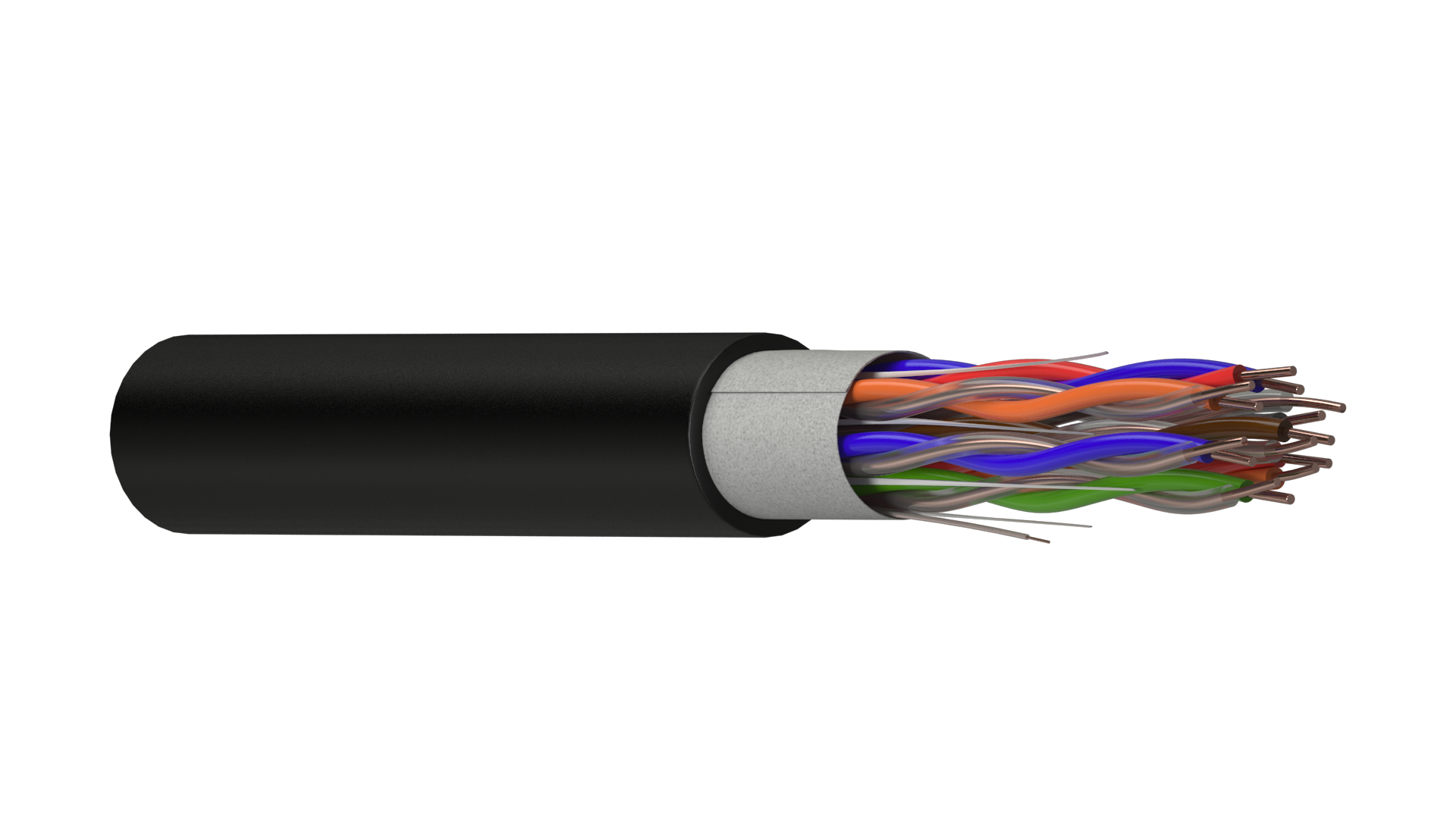

Кабели для сигнализации и блокировки
СБВБВ, СБВБэВ, СБВБэпПу, СБВБПу, СБВБэпПБбШп, СБВБПБбШп, СБВБэпПСтШп, СБВБПСтШп, СБВБэпПСтпПс, СБВБПСтпПс
Кабель для сигнализации и блокировки, с медными жилами, с изоляцией из ПЭ, с ВБ материалами, в оболочке из ПВХ пластиката.
то же, с экраном из алюминиевой ленты.
То же, с экраном из алюмополимерной ленты, в утолщенной оболочке из светостабилизированного ПЭ.
То же, без экрана.
То же, с экраном из алюмополимерной ленты, в оболочке из ПЭ, с броней из двух стальных лент, в наружном покрове типа Шп.
То же, без экрана.
То же, с экраном из алюмополимерной ленты, с гофрированной броней из стальной ленты, в наружном покрове типа Шп.
То же, без экрана.
То же, с экраном из алюмополимерной ленты, с гофрированной броней из сталеполимерной ленты, в защитном шланге из светостабилизированного ПЭ.
То же, без экрана.
Назначение
Кабели предназначены для устройств ЖАТ, электрических установок сигнализации и блокировки, общепромышленного применения, пожарной сигнализации и автоматики на номинальное напряжение до 380 В включительно переменного тока частотой 50 Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20000 Гц.
Технические характеристики
|
Параметры |
Частота тока, кГц |
Норма |
| Электрическое сопротивление токопроводящих жил, пересчитанное на 1000 м длины и температуру 20 оС, Ом не более:
— для жил диаметром 1,0 мм — для жил диаметром 0,9 мм — для жил диаметром 0,8 мм |
постоянный ток |
23,3 28,8 36,6 |
|
Электрическое сопротивление изоляции токопроводящих жил, МОм на 1000 м длины, не менее |
4000 |
|
|
Рабочая емкость пар на 1000 м длины, нФ, не более |
0,8 |
100 |
| Испытательное напряжение в течение 1 мин, В:
— между жилами — между жилами и экраном |
0,05 |
2500 3000 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, % не более
— для жил диаметром 1,0 мм — для жил диаметром 0,9 мм — для жил диаметром 0,8 мм |
постоянный ток |
0,5 0,8 1,1 |
| Переходные затухания на ближнем конце на длине 300 м, дБ, не менее: |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
Условия эксплуатации и монтаж
— 15 максимальных наружных диаметров – для кабелей со стальной гофрированной броней;
— 12 максимальных наружных диаметров – для остальных бронированных кабелей;
— 10 максимальных наружных диаметров – для небронированных кабелей с алюмополимерной лентой;
— 7 максимальных наружных диаметров – для остальных небронированных кабелей;
Кабели допускается эксплуатировать при температуре окружающей среды от минус 40°С до плюс 60°С для кабелей марок СБВБэВ, СБВБВ и от минус 50 °С до плюс 60 °С – для остальных марок.
В период прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на оболочку кабелей веществ, вредно воздействующих на его изоляцию, оболочку или шланг, не допускается.
Документы
ТУ 16.К71-353-2005
Кабели изготавливаются по лицензии ОАО «ВНИИКП»
