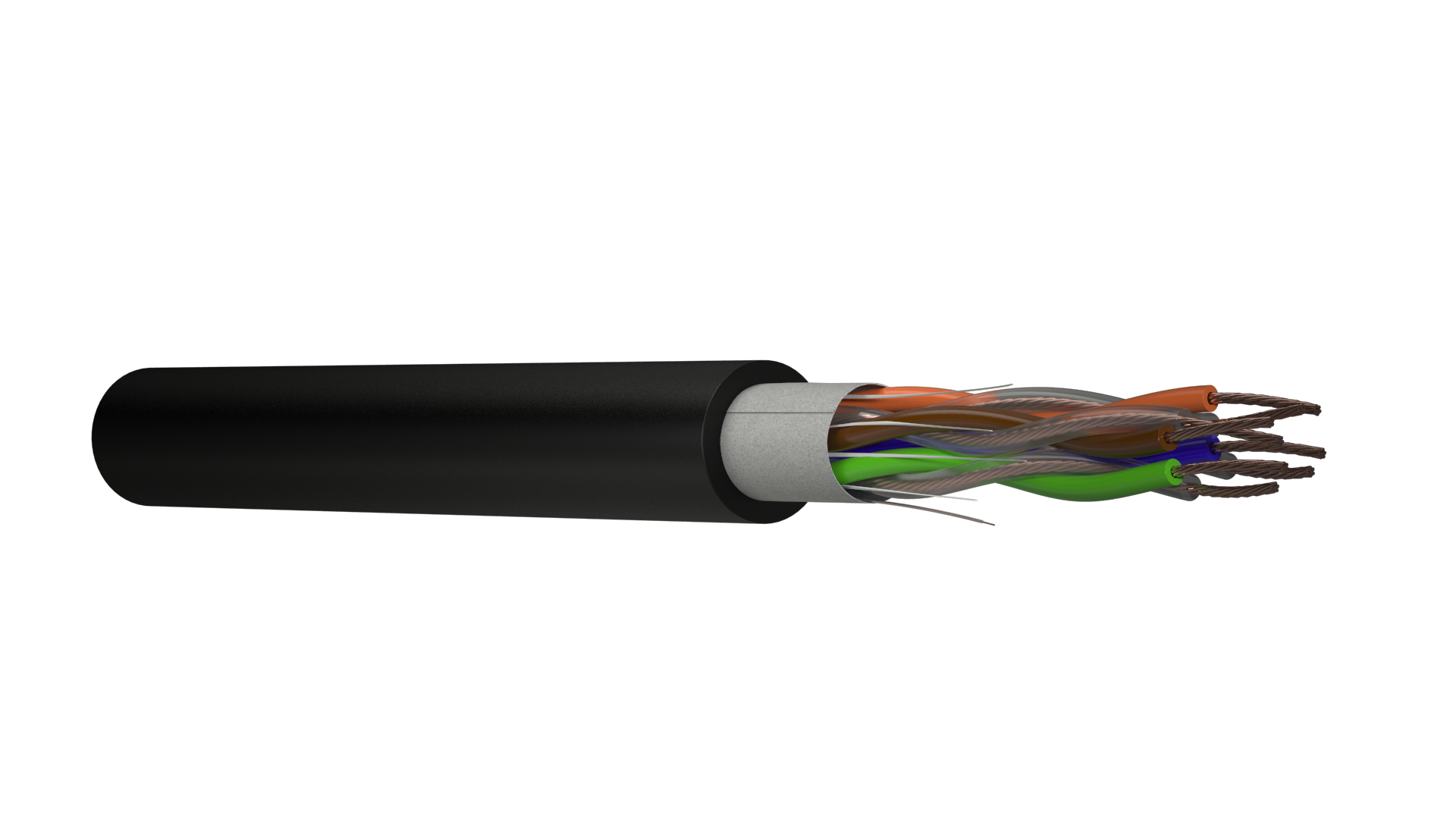

Кабели для сигнализации и блокировки
СБМВБэВнг(А)-LS, СБМВБВнг(А)-LS, СБМВБэВБбШвнг(А)-LS, То же, без экрана, СБМВБэпПу, СБМВБПу, СБМВБэпПБбШп, СБМВБПБбШп
1
Многопроволочная токопроводящая жила – скрутка из 7 медных мягких круглых проволок сечением 1,0; 1,5; 2,5; 4,0 мм2
2
Изоляция – полиэтилен
3
Скрутка – две изолированные жилы (а и б), резко отличающиеся по цвету, скручивают в пары совместно с водоблокирующими (ВБ) нитями однонаправленной или разнонаправленной скруткой
4
Поясная изоляция – лента из водоблокирующего (ВБ) материала, ПЭТФ лента, лента из ВБ материала, ПЭТФ лента, лента из ВБ материала (для экранированных кабелей)
5
Экран – повив из алюминиевой или алюмополимерной ленты (э), продольно из алюмополимерной ленты (эп)
6
Оболочка – из ПВХ пластиката пониженной пожароопасности (LS); из светостабилизированного полиэтилена (для кабелей остальных марок)
7
Броня (Бб) – спирально обмотка из двух стальных оцинкованных лент
8
Защитный шланг – из ПВХ пластиката пониженной пожароопасности (LS); из светостабилизированного полиэтилена (для кабелей остальных марок)
1.
Многопроволочная токопроводящая жила – скрутка из 7 медных мягких круглых проволок сечением 1,0; 1,5; 2,5; 4,0 мм2
2.
Изоляция – полиэтилен
3.
Скрутка – две изолированные жилы (а и б), резко отличающиеся по цвету, скручивают в пары совместно с водоблокирующими (ВБ) нитями однонаправленной или разнонаправленной скруткой
4.
Поясная изоляция – лента из водоблокирующего (ВБ) материала, ПЭТФ лента, лента из ВБ материала, ПЭТФ лента, лента из ВБ материала (для экранированных кабелей)
5.
Экран – повив из алюминиевой или алюмополимерной ленты (э), продольно из алюмополимерной ленты (эп)
6.
Оболочка – из ПВХ пластиката пониженной пожароопасности (LS); из светостабилизированного полиэтилена (для кабелей остальных марок)
7.
Броня (Бб) – спирально обмотка из двух стальных оцинкованных лент
8.
Защитный шланг – из ПВХ пластиката пониженной пожароопасности (LS); из светостабилизированного полиэтилена (для кабелей остальных марок)
Кабель для сигнализации и блокировки, с медными многопроволочными жилами, с изоляцией из полиэтилена, с водоблокирующими материалами, с экраном из алюминиевой или алюмополимерной ленты, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности.
То же, без экрана.
То же, с экраном из алюминиевой или алюмополимерной ленты, с броней из двух стальных оцинкованных лент, в защитном шланге из поливинилхлоридного пластиката пониженной пожароопасности.
То же, без экрана.
Кабель для сигнализации и блокировки, с медными многопроволочными жилами, с изоляцией из полиэтилена, с водоблокирующими материалами, с экраном из алюмополимерной ленты, в утолщенной оболочке из полиэтилена.
То же, без экрана.
То же, без экрана, с экраном из алюмополимерной ленты, в оболочке из полиэтелена, с броней из двух стальных лент, в защитном шланге из полиэтилена.
То же, без экрана.
Назначение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении до 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Технические характеристики
|
Параметры |
Частота тока, кГц |
Норма |
|
1 |
2 |
3 |
| Электрическое сопротивление цепи постоянному току, пересчитанное на 1000 м длины и температуру 20 оС, Ом не более:
— для жил сечением 1,0 мм2 — для жил сечением 1,5 мм2 — для жил сечением 2,5 мм2 — для жил сечением 4,0 мм2 |
постоянный ток |
19,9 13,0 7,5 4,7 |
|
Электрическое сопротивление изоляции токопроводящих жил, МОм на 1000 м длины, не менее |
4000 |
|
|
Рабочая емкость на 1000 м длины, нФ, не более |
0,8 |
100 |
|
Электрическое сопротивление оболочки, пересчитанное на 1000 м длины и температуру 20 оС, МОм, не менее:
|
постоянный ток |
10 5 |
|
Омическая асимметрия жил в рабочей паре на длине 1000 м, % не более |
постоянный ток |
0,8 |
| Коэффициент затухания пересчитанный на температуру 20 оС , дБ/км, не более:
— для жил сечением 1,0 мм2 — для жил сечением 1,5 мм2 — для жил сечением 2,5 мм2 — для жил сечением 4,0 мм2 |
0,8 |
0,75 0,60 0,45 0,35 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее:
— для 100% значений — для 90 % значений |
0,8 |
68,0 72,0 |
| Испытательное напряжение в течение 1 мин, В, приложенное:
— между жилами — между жилами и экраном |
0,05 |
2500 3000 |
| Относительное удлинение изоляции при разрыве, %, не менее |
— |
300 |
| Относительное удлинение при разрыве оболочки, %, не менее:
— из полиэтилена; — из ПВХ пластиката; |
— |
300 150 |
| Прочность при растяжении изоляции, МПа, не менее |
— |
9 |
| Прочность при растяжении оболочки из, не менее:
— полиэтилена; — ПВХ пластиката; |
— |
9 10 |
| Примечание – L – фактическая длина кабеля, м | ||
Условия эксплуатации и монтаж
— 12 максимальных наружных диаметров – для бронированных кабелей;
— 10 максимальных наружных диаметров – для небронированных кабелей с экраном из алюмополимерной ленты;
— 7 максимальных наружных диаметров — для остальных кабелей.
Климатические условия, при которых допускается эксплуатация кабелей, должны быть следующие:
— кабели с наружной оболочкой и защитным шлангом из светостабилизированного ПЭ предназначены для эксплуатации при температуре окружающей среды от минус 50 оС до плюс 60 оС;
— кабели с наружной оболочкой и защитным шлангом из ПВХ пластиката пониженной пожароопасности — от минус 30 оС до плюс 60 оС;
— относительная влажность воздуха до 98% при температуре до 35 оС;
В период прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на оболочку кабелей веществ, вредно воздействующих на его изоляцию, оболочку или шланг, не допускается.
Класс пожарной опасности по ГОСТ 31565-2012:
— для марок СБМВБэВнг(А)—LS, СБМВБВнг(А)-LS, СБМВБэВБбШвнг(А)-LS, СБМВБВБбШвнг(А)-LS – П1б.8.2.2.2
— для марок СБМВБэпПу, СБМВБПу, СБМВБэпПБбШп, СБМВБПБбШп — О2.8.2.5.4
Документы
ТУ 16.К71-367-2006
